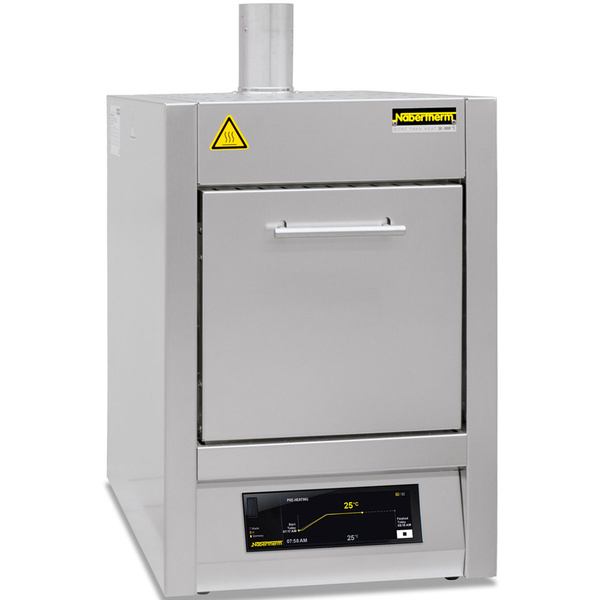

Horno de cenizas Nabertherm con limpieza de gases de combustión integrada, con puerta abatible

Imagen similar

Horno de cenizas Nabertherm con limpieza de gases de combustión integrada, con puerta abatible

Número de pedido: NAB_8161

EAN: 4064343428408

Categoría: Nabertherm

Fabricante: Nabertherm

de 11.932,00 €

EIA del fabricante: 12.560,00 €

excluyendo. 19% IVA , más Envío (Sperrgut)

(incl. 19% IVA 14.199,08 €)

Modelo/ Controlador

Este producto tiene variaciones. Por favor, seleccione la variación deseada.

Solicite un presupuesto

Consultoría certificada

+49 30-403 667 940

Envío internacional

Descripción
Datos técnicos

Horno de cenizas Nabertherm con limpieza de gases de escape integrada, con puerta abatible

El horno de incineración L ../11 BO está especialmente diseñado para procesos en los que deben incinerarse grandes cantidades de muestras.
Entre sus aplicaciones se encuentran la incineración de alimentos, la limpieza térmica de moldes de inyección o la determinación de la pérdida por ignición.
Otra aplicación es el descascarillado de productos cerámicos, por ejemplo, tras la fabricación aditiva.
Los hornos de incineración disponen de un sistema de seguridad pasivo y de un sistema integrado de postratamiento de los gases de escape.
Los gases de combustión se extraen del horno mediante un ventilador de gases de escape y, al mismo tiempo, se suministra aire fresco a la atmósfera del horno para que siempre haya suficiente oxígeno disponible para el proceso de incineración.
El aire entrante se conduce más allá del calentador del horno y se precalienta durante el proceso, lo que garantiza una buena uniformidad de la temperatura.
Los gases residuales producidos se conducen fuera de la cámara del horno al postquemador integrado, donde se postcombustionan y se limpian catalíticamente.
Inmediatamente después del proceso de incineración (hasta máx. 600 °C), puede tener lugar un proceso posterior hasta máx. 1100 °C.

Versión estándar

Diagrama esquemático del flujo de aire en el horno de calcinación L 24/11 BO
Tmáx 600 °C para el proceso de incineración
Tmáx. 1100 °C para el proceso posterior
Calentamiento por tres lados (ambos lados y fondo)
Placas calefactoras cerámicas con alambre calefactor integrado
Bandeja de goteo de acero para proteger el fondo del horno

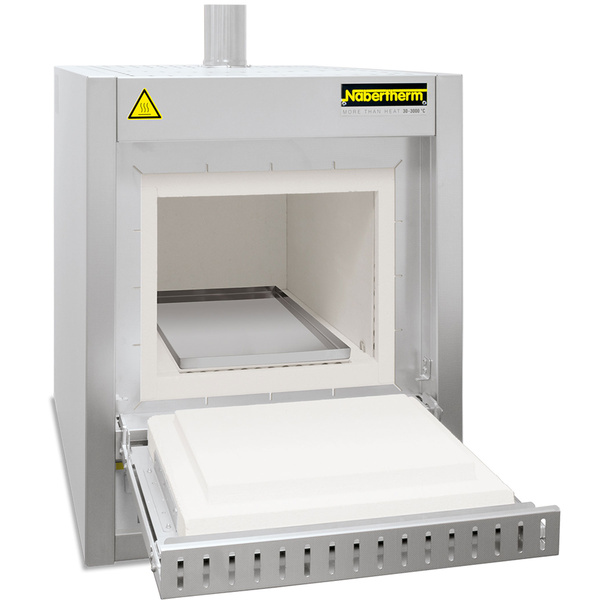

Cierre de la puerta del horno asistido por resorte (puerta abatible) con enclavamiento mecánico para evitar aperturas involuntarias
Postcombustión térmica/catalítica en el conducto de aire de escape, hasta un máximo de 600 °C de temperatura del horno en funcionamiento
Control de temperatura de la postcombustión regulable hasta 850 °C
Aire de escape controlado
Precalentamiento del aire de impulsión mediante la placa calefactora del suelo
Limitador de sobretemperatura con temperatura de desconexión regulable como protección contra sobretemperatura del horno y de la mercancía

Anchura exterior (horno):	415 mm490 mm530 mm
Anchura interior (horno):	230 mm280 mm320 mm
Altura exterior (horno):	750 mm800 mm
Altura interior (horno):	170 mm250 mm
Potencia (horno):	7 kW9 kW11,5 kW
Tipo de aparato de cocina:	Cámara / horno de muflaIncinerador
Volumen del horno:	9 l24 l40 l
Temperatura máxima del horno:	1100°C
Profundidad exterior (horno):	575 mm675 mm825 mm
Profundidad interior (horno):	240 mm340 mm490 mm

Modelo con puerta abatible	T máx.¹ [°C]	Volumen [l]	Dimensiones internas An. x Pr. x Al. [mm]	Dimensiones exteriores² Anchura x Profundidad x Altura³ [mm]	Máximo peso del relleno Hidrocarburos [g]	Tasa de evaporación [g] máximo [g/min]	Carga conectada [kW]	Eléctrico conexión^*	Peso [kg]
L 9/11/BO	1100	9	230 x 240 x 170	415 x 575 x 750	75	1,0	7,0	3 fases	60
L 24/11/BO	1100	24	280 x 340 x 250	490 x 675 x 800	150	2,0	9,0	3 fases	90
L 40/11/BO	1100	40	320 x 490 x 250	530 x 825 x 800	200	2,1	11,5	3 fases	110

¹ Temperatura recomendada para tiempos de mantenimiento más largos 1000 °C
² Las dimensiones externas varían en las versiones con equipamiento adicional.
³ Incluido el tubo de aire de escape (diámetro 80 mm).
* Trifásico: Todos los hornos están disponibles para tensiones de alimentación de 200 V a 240 V o de 380 V a 480 V, 50 o 60 Hz.

Las unidades incluyen un limitador selector de temperatura y una bandeja de goteo de acero.
