Microscopio invertido metalúrgico KERN OLM 171

Microscopio inverso metalúrgico KERN OLM 171

El microscopio inverso metalúrgico KERN OLM 171 ha sido desarrollado especialmente para el uso profesional en el ensayo de materiales, el análisis de materiales y el control de calidad. Gracias a su construcción robusta, su óptica de alta precisión y su diseño ergonómico, este microscopio permite un examen fiable y eficiente de muestras opacas y macizas. En comparación con los microscopios ópticos convencionales, establece nuevos estándares gracias a su gran distancia de trabajo y su flexibilidad de uso, lo que supone una clara ventaja para los laboratorios y los usuarios industriales que exigen la máxima calidad de imagen y comodidad de uso.

Características tecnológicas destacadas para las más altas exigencias

Su diseño inverso hace que el dispositivo sea ideal para examinar muestras gruesas y de difícil acceso, como superficies metálicas, cordones de soldadura o bordes de fractura. Gracias a su base estable y a su innovadora óptica, el sistema permanece libre de vibraciones incluso durante trabajos rutinarios prolongados y garantiza resultados repetibles. El corazón del sistema es el sistema óptico profesional Infinity, que proporciona imágenes brillantes y de alto contraste con gran profundidad de campo y claridad.

Características técnicas principales

• Sistema óptico: Infinity, con alta fidelidad cromática y nitidez de imagen
• Iluminación: luz halógena incidente de 50 W, regulable de forma continua para una iluminación óptima
• Equipamiento de lentes: revolver de 5 posiciones, compatible con lentes de 5x, 10x, 20x y 50x
• Tubo: trinocular, inclinado 30°, con compensación dióptrica incluida
• Distancia de trabajo: extra grande para muestras macizas o voluminosas
• Dimensiones (An x Pr x Al): 747 × 271 × 379 mm, peso neto: aprox. 13 kg
• Tensión de entrada: 100-240 V, apto para su uso en todo el mundo

Otras características relevantes:

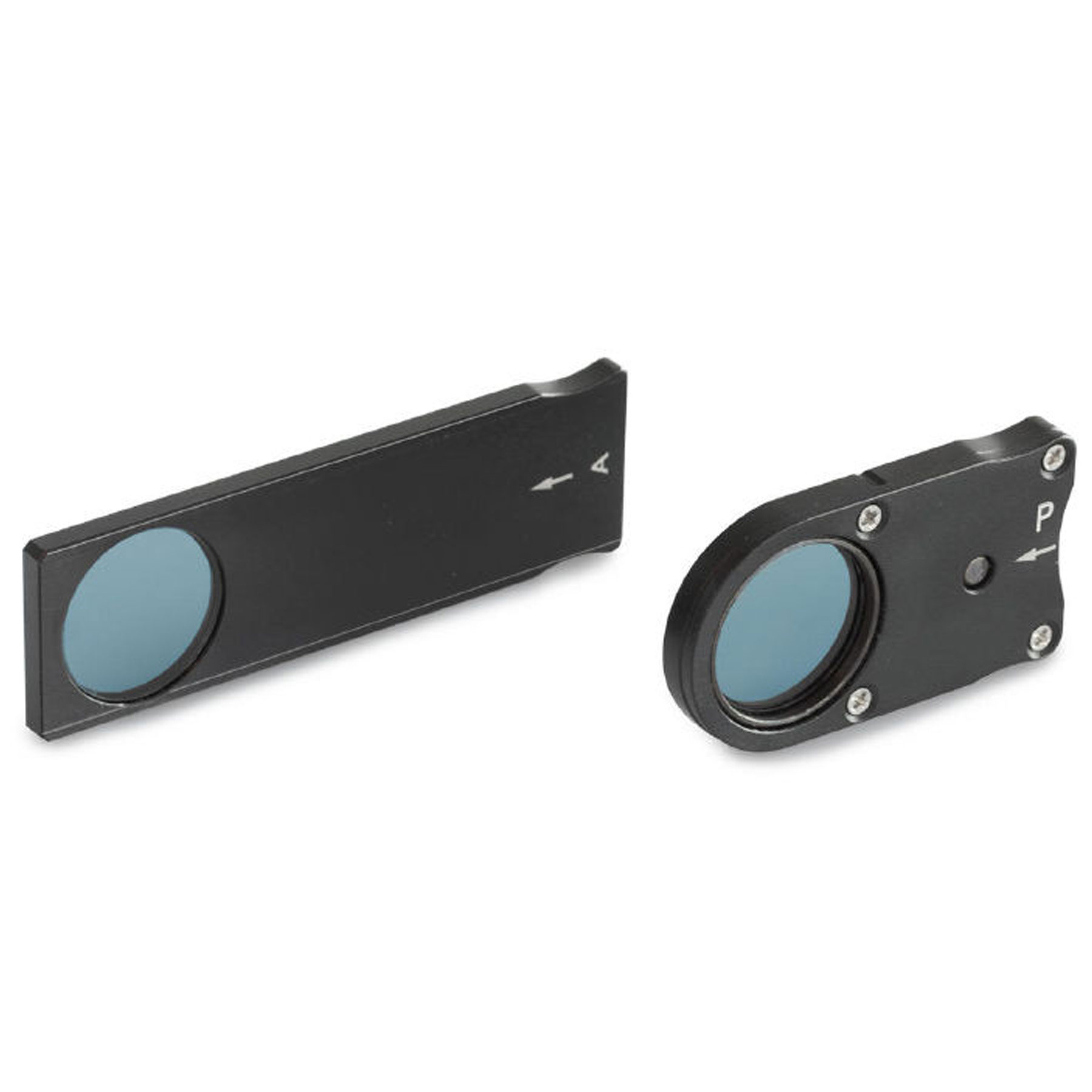

El diseño ergonómico del tubo Siedentopf previene eficazmente la fatiga durante las fases de observación prolongadas. Los ajustes personalizados se pueden realizar rápidamente. También cabe destacar la unidad de polarización integrada (compuesta por un analizador y un polarizador), que permite realizar análisis específicos de las propiedades de reflexión y las estructuras de los materiales. La iluminación adaptable garantiza resultados precisos incluso en análisis de contraste exigentes.

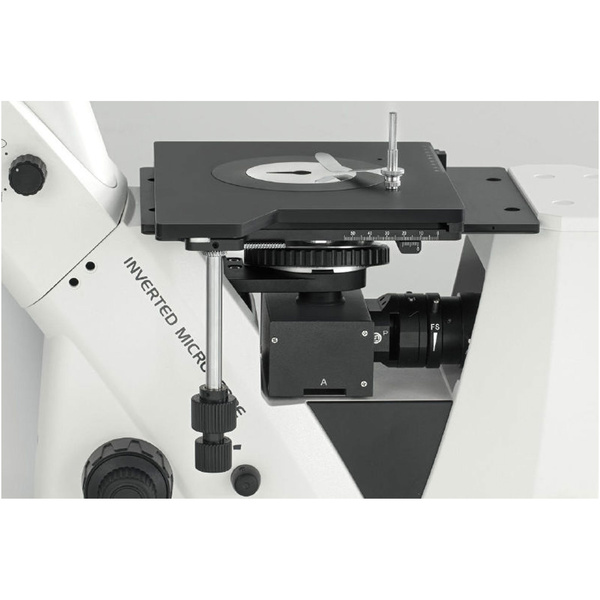

La gran platina mecánica ofrece espacio suficiente para muestras de diferentes formas y permite un enfoque sensible, tanto aproximado como preciso. A través de la salida trinocular se puede conectar directamente una cámara para documentar o analizar imágenes, lo que resulta ideal para la documentación de laboratorio o con fines formativos.

Resumen de las características

• Tubo ergonómico de 30° con compensación dióptrica
• Sistema óptico Infinity para una imagen precisa
• Revólver de 5 objetivos con equipamiento variable
• Amplia distancia de trabajo para muestras gruesas y grandes
• Iluminación halógena de 50 W regulable de forma continua
• Base robusta para una máxima estabilidad
• Unidad de polarización integrada incluida
• Posibilidad de conexión para sistemas de cámara o de procesamiento de imágenes
• Fuente de alimentación de amplio rango de tensión para una mayor flexibilidad de uso
• Ancho de campo (HWF), campo de visión: 2200 cm

Certificaciones y normas

El dispositivo cumple con las normas CE actuales y satisface los estrictos requisitos para dispositivos de medición y análisis en laboratorios profesionales. La serie OLM de KERN & Sohn ofrece además una calidad de fabricación constante para garantizar una precisión y una seguridad de funcionamiento duraderas.

Ámbitos de aplicación prácticos

El microscopio cubre los requisitos típicos de los laboratorios metalúrgicos e industriales, los controles de calidad y los centros de investigación. Sus puntos fuertes se ponen de manifiesto en los siguientes escenarios:

• Inspección y análisis de defectos en placas metálicas de gran formato: inspección directa en busca de grietas, tensiones en el material o defectos superficiales sin necesidad de una costosa preparación de muestras.
• Medición del espesor de capas y rugosidad superficial en el control de recubrimientos: detección de los signos de desgaste más sutiles gracias a la iluminación variable y al enfoque eficiente.
• Análisis detallados de materiales en I+D: examen, por ejemplo, de acero, aluminio, cobre o compuestos de materiales, de forma directa, eficiente y sin preparación sensible a la carga.
• Inspección de cordones de soldadura, bordes de fractura y análisis de estructuras: con el uso de la polarización se hacen visibles las estructuras polimórficas y las diferencias de reflexión en piezas fundidas o uniones soldadas.

Respuestas a preguntas frecuentes sobre el uso

¿Cómo se regula el brillo?

La lámpara halógena de 50 vatios se puede ajustar de forma continua mediante un regulador giratorio, lo que permite obtener unas condiciones de iluminación óptimas en función de las características de la muestra.

¿Es posible conectar una cámara o un sistema de captura digital?

Sí, el tubo trinocular ofrece una interfaz para una amplia variedad de cámaras. Esto permite la documentación digital o las presentaciones en directo.

¿Se pueden añadir más objetivos?

El revolver integrado de 5 posiciones admite objetivos compatibles adicionales, lo que garantiza la máxima flexibilidad para tareas de análisis variables.

¿Cómo se debe cuidar el microscopio?

Después de su uso, se recomienda limpiar la óptica con un paño especial para microscopios y un limpiador. La cubierta antipolvo incluida protege contra la suciedad y mantiene la precisión.

Conclusión

Con una innovadora óptica infinita, una gran superficie de trabajo, una gran facilidad de uso y una configuración flexible, el OLM 171 establece nuevos estándares en el análisis de materiales. Combina precisión, durabilidad y versatilidad, lo que lo hace ideal para laboratorios, industria e I+D, donde se exigen los más altos requisitos en microscopía y documentación. Si usted desea dejar atrás los equipos estándar, aquí encontrará una solución que combina un análisis con garantía de futuro y un trabajo cómodo.
