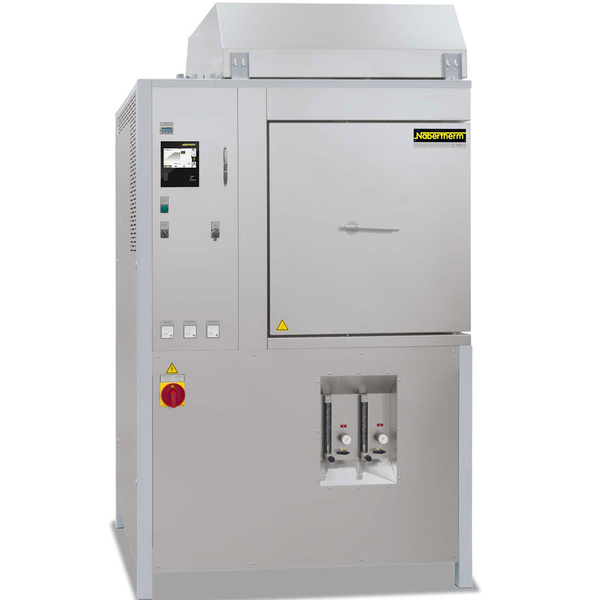

Forno Nabertherm de Alta Temperatura com Isolamento de Fibra
Imagem similar

Número do pedido: NAB_8170

EAN: 4064343429443

Categoria: Nabertherm

Fabricante: Nabertherm

de 22.180,00 €

EIA do fabricante: 22.180,00 €

excl. 19% IVA , mais Expedição (Sperrgut)

(incl. 19% IVA 26.394,19 €)
Modelo/ Controlador

Este produto tem variações. Por favor, selecione a variação desejada.

Forno Nabertherm de Alta Temperatura com Isolamento de Fibra HT 04/16 - HT 40/18
Fornos de Alta Temperatura como Modelos de Piso

Devido à sua sólida construção num modelo de chão compacto, estes fornos de alta temperatura são adequados para processos em laboratório onde é necessária a mais alta precisão. Uma uniformidade notável de temperatura e detalhes sensatos estabelecem padrões de qualidade insuperável. Para a concepção do seu processo, os fornos podem ser ampliados a partir da nossa extensa gama de extras.

  • Tmax 1600 °C, 1750 °C ou 1800 °C
  • Temperatura de trabalho recomendada para os modelos HT ../18 1750 °C; deve ser esperado um aumento do desgaste a temperaturas de trabalho mais elevadas
  • Construção de carcaça de parede dupla com arrefecimento por ventilador, portanto, baixa temperatura da parede exterior
  • Aquecimento de ambos os lados através de elementos de aquecimento por disilicida de molibdénio
  • Isolamento de fibra de alta qualidade com isolamento especial das costas
  • O isolamento lateral, construído a partir de blocos de língua e ranhuras, assegura uma baixa perda de calor para o exterior
  • Isolamento do tecto durável com suspensão especial
  • Porta basculante paralela com guia de corrente para abertura e fecho definidos da porta
  • Desenho de porta dupla (frente/traseira) para fornos a alta temperatura > HT 276/...
  • Vedação labiríntica assegura as menores perdas de temperatura possíveis na área da porta
  • Reforço da base com suporte de empilhamento de nível para proteger o isolamento de fibra e para acomodar superestruturas pesadas como padrão a partir de HT 16/16
  • Abertura do ar de exaustão no tecto da fornalha
  • Controlo de elementos de aquecimento através de tirístores
  • NTLog Basic para controlador Nabertherm: gravação de dados de processo com stick USB

Equipamento adicional

  • Sistema de arrefecimento não regulado ou regulado com ventilador de arrefecimento controlado por frequência e aba de ar de exaustão motorizada
  • Forno em design DB com pré-aquecimento de ar fresco, exaustor e pacote de segurança abrangente para desbobinagem e sinterização num único processo, ou seja, sem transferência do produto do forno de desbobinagem para o forno de sinterização.
  • Capotas de exaustão em aço inoxidável
  • Elementos de aquecimento especiais para sinterizar óxido de zircónio com maior vida útil no que diz respeito às interacções químicas entre o produto e os elementos de aquecimento
  • Ligação de gás de protecção para purgar o forno com gases de protecção ou reacção não inflamáveis
  • Sistema de abastecimento manual ou automático de gás
  • Caixa de inserção de processo para melhorar a estanqueidade ao gás e proteger a câmara do forno contra contaminação
  • Porta do elevador
  • Aba de ar de exaustão motorizada, comutável através do programa
  • Sistemas de limpeza térmica ou catalítica de gases de escape
  • Controlo do processo e documentação através do pacote de software VCD ou Nabertherm Control Center NCC para monitorização, documentação e controlo

Largura exterior (forno): 740 mm820 mm985 mm1010 mm1140 mm1250 mm1310 mm1360 mm
Largura interior (forno): 150 mm200mm275 mm300mm400 mm500 mm
Altura exterior (forno): 1755 mm1860 mm1990 mm2040 mm2240 mm2290 mm2570 mm
Altura interior (forno): 150 mm260 mm350 mm400 mm550 mm780 mm
Potência (forno): 8,5 kW9,8 kW12,5 kW18,5 kW21,5 kW26,5 kW36,5 kW65 kW
Tipo de aparelho de fogão: Forno de alta temperaturaCâmara / forno de mufla
Volume do forno: 8 l16 l29 l40 l64 l128 l160 l276 l450 l
Temperatura máxima do forno.: 1600°C1750°C1800°C
Profundidade exterior (forno): 640 mm690 mm740 mm800 mm890 mm1040 mm1280 mm1600 mm1800 mm
Profundidade interior (forno): 300mm350 mm400 mm550 mm800 mm1000 mm1150 mm
Modelo T máx
[°C]		 Volume
[l]		 Dimensões internas
L x P x A [mm]		 Dimensões externas1
L x P x A [mm] 		Carga conectada
[kW]		 Elétrica
ligação*		 Peso
[kg]
HT 08/16 1600 8 150 x 300 x 150 730 x 640 x 1755 8,5 3-fase2 215
HT 16/16 1600 16 200 x 300 x 260 820 x 690 x 1860 12,5 3-fase2 300
HT 29/16 1600 29 275 x 300 x 350 985 x 740 x 1990 9,8 3-fase2 340
HT 40/16 1600 40 300 x 350 x 350 x 350 1010 x 800 x 1990 12,5 3-fases 420
HT 64/16 1600 64 400 x 400 x 400 x 400 1140 x 890 x 2040 18,5 3-fases 555
HT 128/16 1600 128 400 x 800 x 400 1140 x 1280 x 2040 26,5 3-fases 820
HT 160/16 1600 160 500 x 550 x 550 1250 x 1040 x 2240 21,5 3-fases 880
HT 276/16 1600 276 500 x 1000 x 550 1310 x 1600 x 2290 36,5 3-fases 1300
HT 450/16 1600 450 500 x 1150 x 780 1360 x 1800 x 2570 65,0 3-fases 1450
HT 08/17 1600 8 150 x 300 x 150 730 x 640 x 1755 8,5 3-fase2 215
HT 16/17 1600 16 200 x 300 x 260 820 x 690 x 1860 12,5 3-fase2 300
HT 29/17 1600 29 275 x 300 x 350 985 x 740 x 1990 9,8 3-fase2 340
HT 40/17 1600 40 300 x 350 x 350 x 350 1010 x 800 x 1990 12,5 3-fases 420
HT 64/17 1600 64 400 x 400 x 400 x 400 1140 x 890 x 2040 18,5 3-fases 555
HT 128/17 1600 128 400 x 800 x 400 1140 x 1280 x 2040 26,5 3-fases 820
HT 160/17 1600 160 500 x 550 x 550 1250 x 1040 x 2240 21,5 3-fases 880
HT 276/17 1600 276 500 x 1000 x 550 1310 x 1600 x 2290 36,5 3-fases 1300
HT 450/17 1600 450 500 x 1150 x 780 1360 x 1800 x 2570 65,0 3-fases 1450
HT 08/18 1600 8 150 x 300 x 150 730 x 640 x 1755 8,5 3-fase2 215
HT 16/18 1600 16 200 x 300 x 260 820 x 690 x 1860 12,5 3-fase2 300
HT 29/18 1600 29 275 x 300 x 350 985 x 740 x 1990 9,8 3-fase2 340
HT 40/18 1600 40 300 x 350 x 350 x 350 1010 x 800 x 1990 12,5 3-fases 420
HT 64/18 1600 64 400 x 400 x 400 x 400 1140 x 890 x 2040 18,5 3-fases 555
HT 128/18 1600 128 400 x 800 x 400 1140 x 1280 x 2040 26,5 3-fases 820
HT 160/18 1600 160 500 x 550 x 550 1250 x 1040 x 2240 21,5 3-fases 880
HT 276/18 1600 276 500 x 1000 x 550 1310 x 1600 x 2290 36,5 3-fases 1300
HT 450/18 1600 450 500 x 1150 x 780 1360 x 1800 x 2570 65,0 3-fases 1450


1 As dimensões externas variam para versões com equipamento adicional.
2 Aquecimento apenas entre duas fases
* 3 fases: Todos os fornos estão disponíveis para tensões de alimentação de 200 V a 240 V ou 380 V a 480 V, 50 ou 60 Hz.

Nota: Todos os modelos incluem controlo automático da aba de ar de exaustão e campânula extractor.
